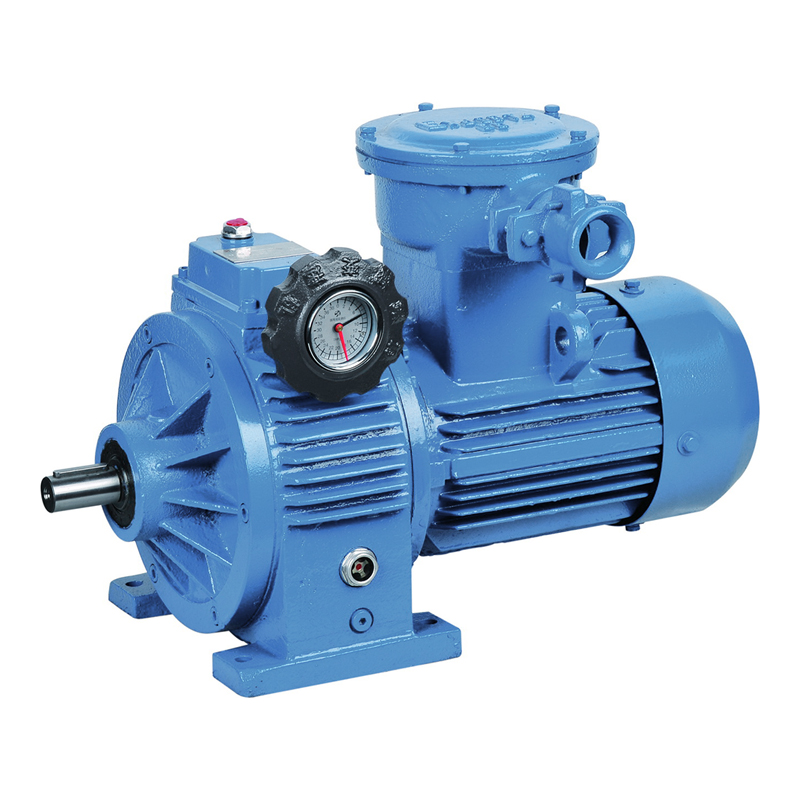

UDYB1.5-100 減變速機

所屬分類：UD係列行星錐盤減變速機
瀏覽次數：次
發布日期：2020-12-08 17:29:06

我要詢價產品樣冊

產品概述

產品特點 I Characteristic

UD係列行星錐盤無級變速器由於結構合理、操作方便、傳動穩定、噪音低等特點，所以廣泛應用於食品、印刷、紡織、橡膠、塑料、陶瓷、製藥、化工等行業的機械傳動裝置上。它的主要性能特點：

·變速範圍大：UD變速器變速範圍Rb=5；

·調速精度高：UD變速器調速精度為0.5~1轉；

·UD係列變速器所有傳動零部件都經過嚴格處理，精密加工和研磨，接觸與潤滑性能良好，所以運轉平穩、噪音低、使用壽命長；

·組合能力強：本機能與各種減速機組合，實現低速無級變速，因此它具有良好的適應性；

·結構緊湊、體積小、重量輕；

·適應工藝參數多變或連續變化的工況要求，並可在負載中按需要調節速度。

工作原理 I Principle of Operation

本機由行星機構、調速控製機構、加壓裝置及電機等組成。行星機構由太陽輪、壓盤、固定平麵凸輪、調速凸輪、定環、行星輪及轉臂（行星架）組成。動力源由電機輸入帶動太陽輪，由於定環及調速凸輪不動，因此行星輪在自轉的同時並做公轉運動，通過滑塊軸承帶動轉臂及輸出軸運轉。加壓裝置是由一組碟簧組成，它對壓盤、行星輪、太陽輪施加軸向壓力，使其轉動時產生磨擦，通過專用牽引油產生的牽引力來傳遞動力。調速控製機構的工作過程是當轉動手輪時，通過調速絲杆、調節螺母、調節柄帶動調速凸輪改變其角向位置，並通過固定平麵凸輪曲線麵使調速凸輪產生軸向移動，從而改變調速凸輪和定環的間隙，行星輪就能作徑向移動，從而改變了傳動半徑，最終實現了穩定的無級變速。

UD係列
